Apakah Kapasiti Acuan Jongkong Kecil?

7-9kg acuan jongkong kecilbiasanya diperbuat daripada bahan tahan suhu tinggi, seperti grafit, keluli, besi tuang, dll. Ia biasanya digunakan untuk menuang jongkong logam kecil, tuangan eksperimen, dll. Oleh itu, memilih acuan jongkong yang betul adalah kunci untuk mencapai ketepatan dan konsisten tuangan menghasilkan operasi kerja logam.

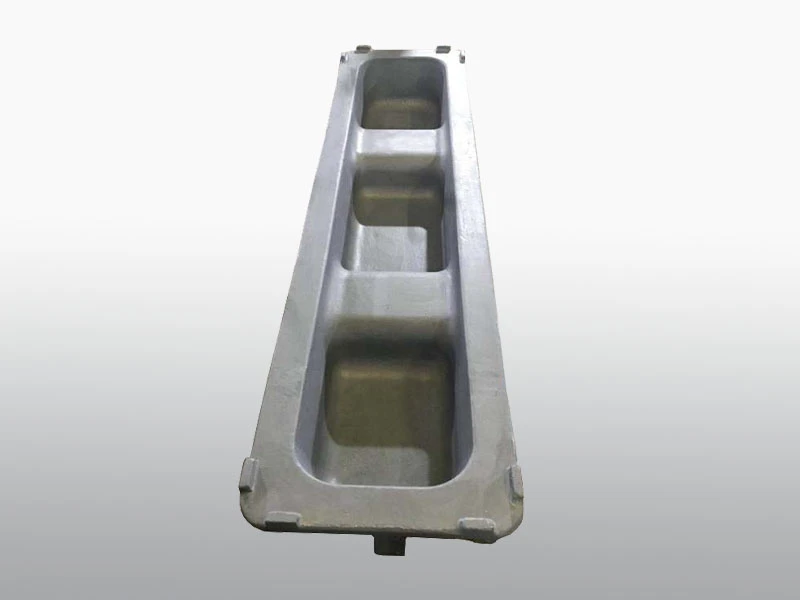

Acuan Jongkong 7-9kgs kecil biasanya mempunyai dimensi berikut:

Panjang:10-12 inci (250-300mm). Panjang acuan mestilah mencukupi untuk menampung saiz jongkong yang diingini sambil menyediakan ruang tambahan yang cukup untuk sistem sprue dan runner.

Lebar:3-4 inci (75-100mm). Lebar ditentukan oleh lebar jongkong yang dikehendaki dan keperluan ruang untuk sistem pelari.

Ketinggian:2-3 inci (50-75mm). Ketinggian acuan hendaklah mencukupi untuk memenuhi jumlah logam yang dijangkakan untuk jongkong, dengan mengambil kira kadar pengecutan biasa semasa penyimenan.

Dimensi ini menyediakan saiz rongga acuan yang sesuai untuk menuang kebanyakan aloi ke dalam 7-9kg jongkong. Bentuk segi empat tepat adalah perkara biasa kerana sifat susun dan pengangkutan yang cekap. Walau bagaimanapun, bentuk acuan kecil lain juga boleh digunakan bergantung pada aplikasi dan prasyarat tertentu.

Mengira kapasiti dan saiz sebuah7-9kg Acuan Jongkong Kecilmelibatkan beberapa faktor utama:

◆ Jenis dan Ketumpatan Aloi Jongkong:Ketumpatan aloi mempengaruhi isipadu rongga acuan yang diperlukan. Aloi ketumpatan yang lebih tinggi akan memerlukan lebih sedikit isipadu untuk mencapai berat sasaran jongkong.

◆ Berat Sasaran Jongkong:Muatan jongkong yang ideal, untuk situasi ini, 7-9kg, adalah sempadan segera dalam menentukan saiz dan had acuan.

◆ Faktor Pengecutan:Setiap kombinasi mempunyai faktor pengecutan tertentu yang perlu dipertimbangkan semasa menayangkan. Lazimnya, pembolehubah pengecutan sebanyak 5-8% digunakan untuk mewakili penurunan volum semasa penyimenan.

◆ Nisbah Reka Bentuk:Rancang renungan, sebagai contoh, perkadaran aras ke lebar ke panjang adalah penting untuk menjamin kekukuhan dan kebolehacuan jongkong. Perkadaran ini membantu dalam menentukan bentuk umum dan aspek acuan.

◆ Saiz Jongkong Standard:Keutamaan pelanggan untuk saiz bata jongkong standard juga boleh mempengaruhi reka bentuk rongga acuan.

Dengan mengambil kira faktor ini, saiz rongga acuan boleh dikira dengan tepat untuk menghasilkan jongkong dalam julat berat 7-9kg yang diingini selepas mempertimbangkan pengecutan. Perisian simulasi biasanya digunakan untuk mengoptimumkan reka bentuk dan kapasiti acuan jongkong, memastikan proses penuangan yang cekap dan berkesan.

Mereka bentuk yang berkesan7-9kg Acuan Jongkong Kecilmelibatkan mempertimbangkan pelbagai aspek utama untuk memastikan prestasi optimum dan pemutus kualiti:

◆ Saiz Rongga:Rongga acuan sepatutnya direka bentuk untuk memenuhi kapasiti ideal jongkong, dengan mengambil kira pembolehubah, contohnya, jenis amalgam, berat, dan kadar pengecutan. Saiz rongga juga perlu dinaik taraf untuk penggunaan bahan yang berkesan dan mengehadkan pembaziran.

◆ Sudut Tirus atau Draf:Memasukkan sudut tirus atau draf dalam reka bentuk acuan adalah penting untuk memudahkan penyingkiran jongkong pejal tanpa menyebabkan kerosakan pada acuan atau jongkong itu sendiri. Sudut harus dipilih dengan teliti untuk mengimbangi penyingkiran mudah dengan meminimumkan kecacatan dalam bentuk jongkong.

◆ Corak Lug Standard:Memasukkan corak lug standard pada bahagian bawah acuan membolehkan pengendalian dan pengangkutan jongkong lebih mudah setelah ia dibuang dan dipadatkan. Corak lug harus dipilih berdasarkan kaedah pengendalian yang dikehendaki dan keperluan proses hiliran yang akan menggunakan jongkong.

◆ Pembinaan Teguh:Acuan harus dibangunkan dengan bersungguh-sungguh untuk menahan ketegangan dan kebimbangan hangat yang dialami semasa sistem penayangan, menjamin jangka hayat dan pelaksanaan yang mantap. Pilihan dan konfigurasi bahan harus memikirkan beban mekanikal biasa, sudut suhu, dan sifat sambungan hangat acuan.

◆ Salutan yang Betul:Penggunaan penutup yang munasabah pada permukaan acuan menghalang kompaun daripada kekal, menjamin pelepasan jongkong yang lancar dan mengikuti sifat acuan dalam jangka masa panjang. Pemilihan salutan hendaklah berdasarkan aloi yang dituang dan keadaan suhu dan tekanan yang dialami semasa tuangan.

◆ Peruntukan Penyejukan:Melaksanakan peruntukan penyejukan seperti celah udara atau talian penyejukan dalam reka bentuk acuan membantu mengawal proses pemejalan dan mengawal taburan suhu untuk kualiti jongkong seragam. Reka bentuk sistem penyejukan harus mengoptimumkan kadar penyejukan dan meminimumkan kecerunan terma untuk mengurangkan risiko kecacatan pada struktur jongkong.

◆ Keupayaan Pengacuan Berjentera:Mempunyai keupayaan pengacuan bermotor meningkatkan kecekapan dan keberkesanan dalam sistem penayangan, dengan mengambil kira pengacuan jongkong yang mantap dan tepat. Reka bentuk sistem automasi harus dioptimumkan untuk mengurangkan masa kitaran, meminimumkan kadar sekerap dan meningkatkan keselamatan.

Dengan merawat renungan penting ini dalam pelan acuan, pembuat boleh menyelaraskan acuan jongkong mereka untuk mencipta jongkong terkemuka yang boleh dipercayai yang memenuhi butiran yang diperlukan sambil menjamin kecekapan dan kebolehpercayaan dalam sistem penayangan.

Dalam proses tuangan jongkong7-9kg Acuan Jongkong Kecil, beberapa kawalan digunakan untuk memastikan kapasiti dan kualiti:

◢ Kawalan Suhu dan Kimia:Suhu dan sains cecair dikawal dengan kukuh untuk bersaing dengan kualiti ideal komposit. Kawalan ini adalah penting untuk mencapai kualiti dan sifat jongkong yang konsisten.

◢ Sistem Penuangan Tepat:Sistem penuangan automatik digunakan untuk mengagihkan logam cair secara sama rata ke dalam acuan. Sistem ini memastikan penuangan yang tepat dan terkawal, meminimumkan variasi dalam berat dan bentuk jongkong.

◢ Pengendalian Acuan Automatik:Penghantar automatik atau sistem robotik digunakan untuk memasukkan dan mengeluarkan acuan daripada kastor. Pengkomputeran ini meningkatkan kecekapan dan mengurangkan perjudian kesilapan manusia dalam menjaga kitaran.

◢ Urutan Penyejukan Berprogram:Setiap aloi mempunyai keperluan penyejukan khusus untuk mencapai kadar pemejalan dan struktur yang dikehendaki. Urutan penyejukan yang diprogramkan diikuti untuk mengawal proses penyejukan, memastikan keseragaman dan konsistensi dalam jongkong yang dipadatkan.

◢ Spesifikasi Demolding:Demolding, kaedah yang terlibat dengan menghapuskan jongkong yang ditetapkan daripada acuan, mengikut butiran yang teruk untuk mengelakkan lilitan atau bahaya kepada jongkong. Teknik pembongkaran yang betul membantu mengekalkan bentuk dan integriti jongkong.

◢ Pengekstrakan Lengan Robotik:Senjata mekanikal kerap digunakan untuk mengeluarkan jongkong pepejal dengan cepat dan produktif daripada acuan. Rangka kerja mekanikal menjamin pengekstrakan yang tepat dan boleh dipercayai, mengurangkan perjudian bahaya atau herotan semasa kitaran pemindahan.

◢ Pemeriksaan Sistem Penglihatan:Sistem penglihatan digunakan untuk memeriksa setiap dimensi jongkong dan kualiti permukaan. Sistem ini menggunakan kamera dan algoritma untuk mengesahkan bahawa jongkong memenuhi toleransi dan standard kualiti yang ditetapkan.

Dengan melaksanakan kawalan ini, proses tuangan jongkong automatik boleh mencapai kapasiti dan keseragaman optimum, memastikan pengeluaran jongkong berkualiti tinggi yang konsisten yang memenuhi keperluan pelanggan.

Untuk7-9kg Acuan Jongkong Kecil, saiz acuan sekitar 10x4x2 inci adalah tipikal untuk mencapai kapasiti sasaran apabila aloi, kadar pengecutan dan nisbah reka bentuk dipertimbangkan. Kapasiti direka bentuk berdasarkan aloi jongkong, matlamat berat dan keperluan pemprosesan. Dengan acuan yang dioptimumkan dan tuangan terkawal, faundri boleh menghasilkan jongkong bersaiz betul dengan cekap. Maklumat lanjut hubungi kami ditech@huan-tai.org.

Rujukan

1. Buku Panduan ASM, Vol 15: Casting (2008).

2. Beeley, P. (2001) Teknologi Faundri. Butterworth-Heinemann.

3. Dantzig, J. & Rappaz, M. (2009). Pemejalan. Akhbar EPFL.

4. Jones, D. & Bhadeshia, H. (1997). Metalcasting. Ensiklopedia Bahan Lanjutan, 2, 1174-1182.

5. Rao, PN (2006). Teknologi Pembuatan - Faundri, Pembentukan dan Kimpalan. Bukit Tata McGraw.
