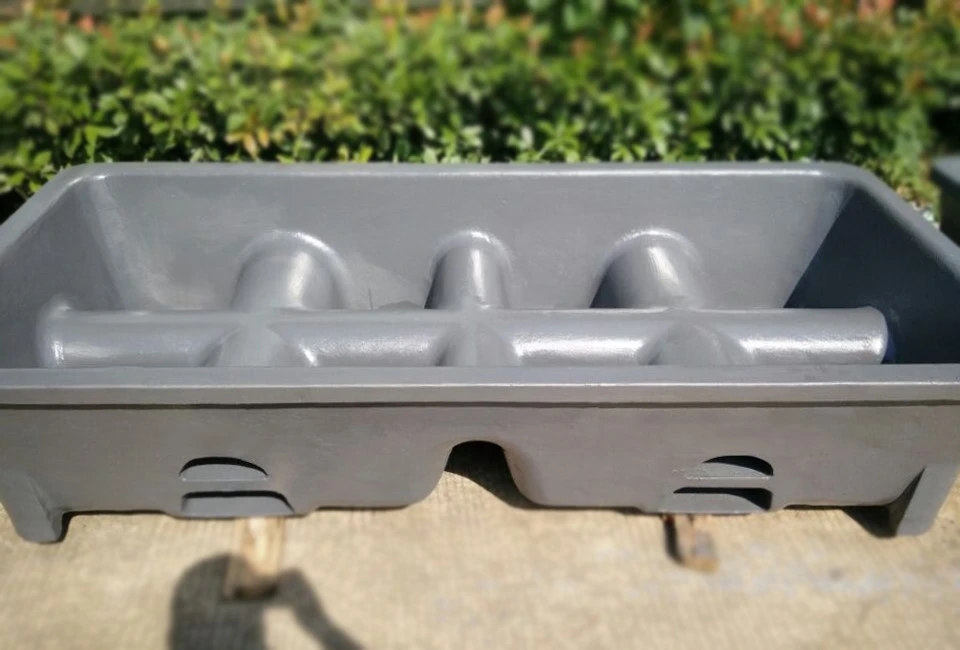

Reka bentuk tabur acuan dengan beberapa ruangmengambil kira pengoptimuman aliran air aluminium, untuk memastikan keseragaman semasa pengisian dan penyejukan, dan menghasilkan blok aluminium berkualiti tinggi. Dan setiap ruang mempunyai port suapan dan pelepasan, yang mengurangkan masa penyejukan air aluminium semasa berfungsi dengan lancar, dan acuan tabur dengan berbilang ruang boleh memproses berbilang blok air aluminium secara serentak, mengurangkan masa pengeluaran dan keperluan sumber manusia, yang membawa manfaat ekonomi yang ketara ke faundri. Seterusnya, kita akan bercakap tentang kelebihan acuan menyemai dengan pelbagai ruang.
Bagaimanakah acuan tabur dengan pelbagai ruang berfungsi?
Acuan tabur berbilang rongga ialah sejenis acuan khusus yang mengandungi dua atau lebih tera acuan dalam daya tahan dan seretan. Berikut adalah pecahan bagaimana aTabur Acuan Dengan Pelbagai Ruangberfungsi:
Kesan Acuan Berbilang:Berbeza dengan acuan satu lubang, yang menghasilkan satu unjuran setiap bentuk, acuan tabur berbilang rongga mempunyai beberapa tera bentuk yang diatur dalam reka bentuk tertentu. Reka bentuk ini memajukan penyebaran antara rongga, dengan mengambil kira penggunaan bilik yang berkesan dan mengehadkan saiz umum acuan.
Sistem Pemakanan Seragam:Untuk memastikan aliran logam yang konsisten ke setiap rongga, satu sistem sprue dan runner digunakan untuk memberi makan kepada semua rongga dalam acuan. Sprue mengisi sebagai saluran utama di mana logam cecair memasuki acuan, manakala pelari pecut menyesuaikan logam untuk setiap rongga individu.
Pengagihan Logam:Ingates, yang merupakan bukaan kecil menuju ke setiap rongga, diletakkan secara strategik untuk mengagihkan logam cair secara sama rata pada semua tera acuan. Ini memastikan setiap rongga diisi secara seragam, menghasilkan kualiti tuangan yang konsisten.
Pengudaraan yang betul:Pembuangan yang memuaskan adalah penting dalam acuan tabur dengan beberapa ruang untuk membenarkan gas keluar dari semua kawasan acuan. Bolong yang direka bentuk dengan betul membantu mengelakkan kecacatan seperti keliangan gas dan memastikan kualiti tuangan.
Pengekstrakan yang cekap:Apabila logam telah ditetapkan dan sistem unjuran selesai, tuangan dikeluarkan dari acuan. Dalam sesetengah operasi pengeluaran, proses ini diautomatikkan, menggunakan mesin atau robot untuk mengeluarkan tuangan daripada acuan dengan cekap.
Dengan menggunakan acuan tabur dengan berbilang ruang, pengeluar boleh meningkatkan produktiviti dengan ketara dengan menghasilkan berbilang tuangan berkualiti dalam satu kitaran tuangan. Penggunaan sistem penyusuan seragam, pengedaran logam yang betul, dan pengudaraan yang berkesan memastikan kualiti tuangan yang konsisten merentas semua rongga.
Apakah Faedah Produktiviti Yang Ditawarkan Acuan Berbilang Rongga?
Faedah asas menggunakan acuan berbilang rongga ialah peningkatan kecekapan yang luar biasa dan hasilnya kelihatan berbeza berhubung dengan acuan rongga tunggal. Berikut ialah kelebihan produktiviti utamaTabur Acuan Dengan Pelbagai Ruang:
Peningkatan Output:Acuan berbilang rongga mempertimbangkan penciptaan serentak pelbagai tuangan dalam satu acuan, mendorong pengembangan yang ketara dalam hasil. Sebagai contoh, 4-acuan rongga mungkin menghasilkan empat kali ganda bilangan tuangan sebagai acuan rongga tunggal dalam masa pengendalian dan usaha kerja yang serupa.
Masa Pengacuan Dikurangkan:Dengan berbilang rongga diisi secara serentak, masa pemangkasan umum setiap tayangan dikurangkan dalam acuan berbilang rongga. Peningkatan kecekapan ini menyumbang kepada masa kitaran yang lebih pantas dan daya pengeluaran yang dipertingkatkan.
Masa Relau Lebur Dioptimumkan:Acuan berbilang rongga membantu meminimumkan masa yang diperlukan untuk mencairkan logam dalam relau setiap keping yang dihasilkan. Keupayaan untuk membuang beberapa bahagian dalam satu kitaran menghasilkan penggunaan peralatan lebur dan sumber tenaga yang lebih cekap.
Mengurangkan Buruh Penamat:Dengan menghasilkan berbilang tuangan dalam satu acuan, acuan berbilang rongga mengurangkan jumlah kerja penamat yang diperlukan setiap bahagian. Ini membawa kepada penjimatan dalam kos buruh dan menyelaraskan peringkat pemprosesan pasca penuangan.
Pelunasan Kos Corak Dipercepatkan:Jumlah pengeluaran yang lebih tinggi yang boleh dicapai dengan acuan berbilang rongga membolehkan pelunasan kos corak yang lebih cepat berbanding jumlah tuangan yang lebih besar. Faedah kecekapan kos ini meningkatkan keuntungan keseluruhan operasi tuangan.
Keupayaan Pengeluaran Besar-besaran:Acuan berbilang rongga sesuai untuk situasi penciptaan volum tinggi di mana keputusan pantas adalah penting. Keupayaan untuk mengeluarkan pelbagai tuangan berkualiti dengan cekap dalam tempoh masa yang lebih terhad memberi kuasa kepada pembuat untuk memenuhi keperluan secara produktif dan benar-benar.
Ringkasnya, penggunaan acuan berbilang rongga menawarkan faedah produktiviti yang besar, termasuk peningkatan output, pengurangan masa pengacuan, penggunaan relau yang dioptimumkan, pengurangan tenaga kerja kemasan, pemulihan kos corak yang dipercepatkan dan keupayaan yang dipertingkatkan untuk pengeluaran besar-besaran. Kelebihan ini menjadikan acuan berbilang rongga sebagai aset berharga untuk meningkatkan kecekapan dan daya saing dalam operasi tuangan.
Apakah Pertimbangan Reka Bentuk Utama untuk Acuan Sow dengan Pelbagai Ruang?
Kejayaan pelaksanaan acuan tabur dengan pelbagai ruang bergantung pada pertimbangan reka bentuk yang teliti untuk memaksimumkan kelebihannya. Berikut ialah komponen pelan utama yang perlu dipertimbangkan:
Laluan Aliran Seimbang dan Saiz Ingatan:Adalah penting untuk mewujudkan laluan aliran yang seimbang dan ingat bersaiz sesuai untuk mengelakkan pembekuan pramatang logam cair dalam rongga. Ini memastikan pengisian seragam semua tera dan mengelakkan kecacatan seperti tuangan yang tidak lengkap.
Ventilasi yang Mencukupi untuk Gas:Pengaturan pengudaraan yang betul mesti digabungkan untuk memudahkan pelepasan gas dari semua kesan. Pembuangan yang menarik menghalang pelepasan berkaitan gas, seperti keliangan, dan menjamin kebolehpercayaan tuangan dalam setiap rongga.
Penempatan Strategik Penaik dan Penyejuk:Penaik dan penyejuk harus diposisikan secara strategik untuk memberi makan semua rongga secara berkesan, menggalakkan pemejalan yang konsisten dan mengurangkan kemungkinan kecacatan yang berkaitan dengan pengecutan. Ini memastikan penyejukan dan pemejalan seragam merentas semua tera acuan.
Ketegaran yang Dipertingkatkan:Acuan berbilang rongga harus dirancang dengan kelenturan yang diperluas untuk menahan ketegangan yang dikenakan oleh logam cecair pada bahagian hadapan yang berbeza. Kebolehpercayaan asas ini adalah asas untuk mengekalkan kehormatan acuan semasa sistem unjuran.
Perakaunan untuk Strain Pengecutan Lebih Tinggi:Pelan itu sepatutnya mewakili ketegangan pengecutan yang lebih tinggi yang berlaku kerana kawasan masalah yang berbeza di dalam acuan. Dengan mengambil kira pembolehubah ini, perjudian pelarian yang berkaitan dengan pengecutan, seperti pecah atau berpusing, boleh dikurangkan.
Tera Standard untuk Ketekalan Kualiti:Penyeragaman tera merentas semua rongga memastikan konsistensi dalam kualiti tuangan. Ini termasuk mengekalkan dimensi yang konsisten, kemasan permukaan dan ciri kritikal yang lain.
Garisan Perpisahan Bersih untuk Pemisahan Acuan:Mereka bentuk garisan perpisahan yang mudah memudahkan pengasingan bersih bahagian acuan semasa pengekstrakan tuangan. Ini memudahkan proses pembongkaran dan menyumbang kepada kecekapan keseluruhan.
Reka bentuk yang bernas dan teliti adalah penting untuk memastikan penghasilan tuangan bunyi merentasi setiap rongga tanpa kecacatan. Menggunakan alat simulasi dan pemodelan lanjutan boleh membantu dalam mengoptimumkan susun atur dan konfigurasiTabur Acuan Dengan Pelbagai Ruang, akhirnya menyumbang kepada kejayaan pelaksanaan dan prestasi mereka.
Apakah Had Acuan Sow dengan Pelbagai Ruang?
Walaupun acuan berbilang rongga menawarkan kelebihan kritikal, ia juga mengiringi halangan tertentu yang harus difikirkan:
Peningkatan Kerumitan dalam Reka Bentuk:Satu sekatan acuan tabur berbilang rongga ialah kerumitan yang dipertingkatkan dalam merancang pengasingan, pengudaraan dan penjagaan rangka kerja untuk berbilang rongga. Memastikan aliran logam seragam dan pemejalan merentasi semua rongga memerlukan kejuruteraan yang teliti dan pertimbangan reka bentuk yang teliti.
Kadar Kecacatan yang Lebih Tinggi:Dengan mengandaikan mana-mana segmen acuan kurang terisi atau kelaparan semasa sistem unjuran, ia boleh mendorong kadar ketidaksempurnaan yang lebih tinggi pada bahagian yang dicipta. Mengekalkan pengisian dan pengerasan yang boleh dipercayai dalam semua lubang adalah asas untuk menjauhkan diri daripada ketidaksempurnaan seperti pengecutan, keliangan atau tuangan yang kurang.
Kos Perkakas yang Lebih Besar:Penciptaan acuan berbilang rongga selalunya termasuk perkakas dan acuan yang lebih besar, yang boleh membawa kos pemasangan yang lebih tinggi berbanding dengan acuan rongga tunggal. Minat asas dalam perkakas dan gear mungkin ketara, menjejaskan perbelanjaan am penciptaan.
Kesukaran dalam Menghasilkan Tuangan Pelbagai:Acuan berbilang rongga mungkin menghadapi cabaran dalam menghasilkan tuangan yang berbeza-beza dalam setiap rongga secara serentak. Had reka bentuk dan keperluan untuk keseragaman merentas semua rongga boleh menyekat fleksibiliti untuk mencipta bahagian yang pelbagai dalam acuan yang sama.
Potensi Ketidakseimbangan Terma:Ciri-ciri tidak teratur yang hangat di dalam acuan berbilang rongga boleh mendorong penyejukan dan pengerasan logam cecair yang condong, membawa beban dalaman dan ralat berlapis dalam tuangan. Mengawasi elemen hangat merentas pelbagai segmen memberikan ujian kritikal.
Had Saiz dan Berat:Acuan tabur berbilang rongga mungkin mempunyai kekangan pada saiz dan berat bahagian yang membingungkan yang boleh dibuat dengan berkesan. Komponen yang besar dan rumit mungkin menimbulkan cabaran dari segi reka bentuk acuan, aliran bahan dan integriti struktur merentas berbilang rongga.
Kawalan Sifat Logam:Menjamin sifat logam yang mantap, seperti suhu, organisasi dan kualiti mekanikal, merentas semua segmen acuan berbilang rongga boleh mencabar. Varieti dalam sifat logam mungkin menjejaskan kualiti dan pelaksanaan tuangan.
Menangani batasan ini memerlukan usaha kejuruteraan tambahan, kawalan proses yang teliti, dan pertimbangan yang teliti terhadap keperluan pengeluaran dan reka bentuk bahagian. Menilai kebolehlaksanaan dan kepraktisan menggunakan acuan tabur berbilang rongga adalah penting untuk memaksimumkan faedahnya sambil mengurangkan potensi cabaran dan batasan.
Kesimpulan
Untuk volum pengeluaran sederhana hingga tinggi,Tabur Acuan Dengan Pelbagai Ruangmeningkatkan produktiviti dan kecekapan dengan ketara. Walau bagaimanapun, pereka bentuk mesti mengambil kira kerumitan mengimbangi berbilang tera dan mengurangkan potensi kecacatan melalui simulasi dan ketelitian. Apabila dilaksanakan dengan jayanya, acuan berbilang rongga menghasilkan keuntungan yang ketara bagi faundri yang bertujuan untuk meningkatkan output sambil mengurangkan kos. Jika ingin mengetahui lebih lanjut tentang acuan tabur kami, hubungi kami ditech@huan-org.
Rujukan:
Beeley, P. (2001). Teknologi faundri. Oxford, Boston: Butterworth-Heinemann.
Brown, JR (2000). Buku panduan pengecoran ferus Foseco. Oxford, Boston: Butterworth-Heinemann.
Jain, PL (2009). Prinsip teknologi faundri. New Delhi: Tata McGraw-Hill Education.
Jones, S. (2002). Kemajuan dalam bahan dan proses pengacuan cangkerang. Transaksi Institut Jurutera Marin, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Kejuruteraan dan teknologi pembuatan. Upper Saddle River, NJ: Pearson.
